⼩型・軽量・コードレス Cell Pump セルポンプ
⼤きくて重い従来のOPUポンプの動作原理を変え、
現場での扱いやすさに特化し卵⼦・卵丘細胞を損傷せず吸引します。
寸法 |
120×120×120(H)mm |
重量 |
0.5kg |
電源 |

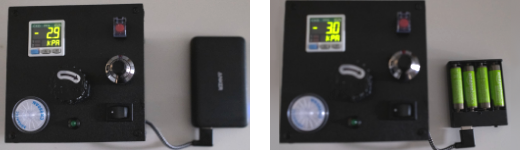

DC5〜6V
単三乾電池 4本 もしくは
市販モバイルバッテリー
【モバイルバッテリー検証品】
Anker社 ”Power Core Ⅲ 5000”
TRA社 ”Cheero Slim 5000mAh”
|
吸引圧⼒ |
0.0~25.0kPa(参考値 0~200mmHg)
|
※平成23年12⽉経済産業省通達により、
⾎圧値を除いた⽣体内圧⼒の計量単位はパスカル(Pa)表記と定められております。
弊社は圧⼒のすべての表記をパスカル表⽰としております。
- ・Point1 ⼩型 軽量
-
他社製品と⽐べ圧倒的な⼩型化・軽量化を実現しました。
120×120×120(H)mm 500g

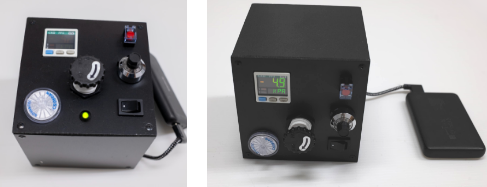

- ・Point2 置き⽅⾃在
-
縦⽅向にも横⽅向にも置けるので、設置場所を選びません。
- ・Point3 コードレス
-
電⼦化を追求し、完全コードレスを実現しました。

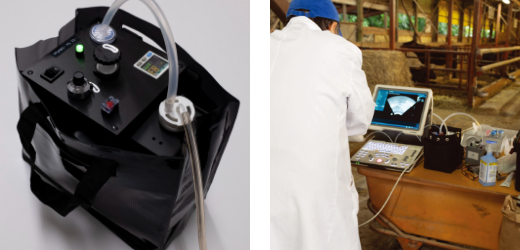

Cell PumpとCell Podを100円ショップの
⼿提げバッグに⼊れた状態
<推奨電源 モバイルバッテリー>
Anker社 Power Core Ⅲ 5000
●卵丘細胞のダメージを極⼒減らすため、負圧をできる限り⼩さくしています
●供給に不安のある外国部品を⼀切使⽤せず、為替の変動も受けないよう国内⼯場にて組み⽴てています
他社ポンプとの動作原理の違い
セルポンプと他社のOPUポンプの動作原理の違いをWTA社BVD3との⽐較にて記します。

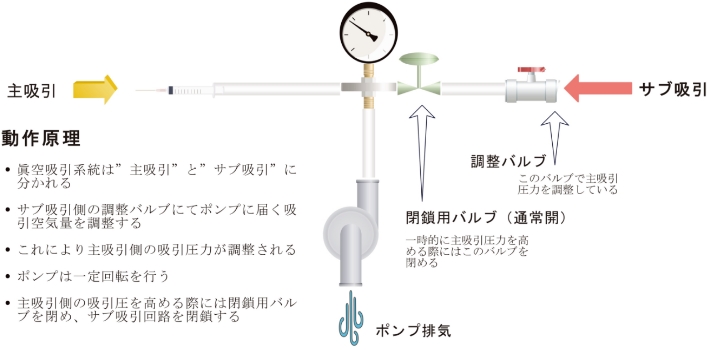

- ・WTAポンプ BVD3

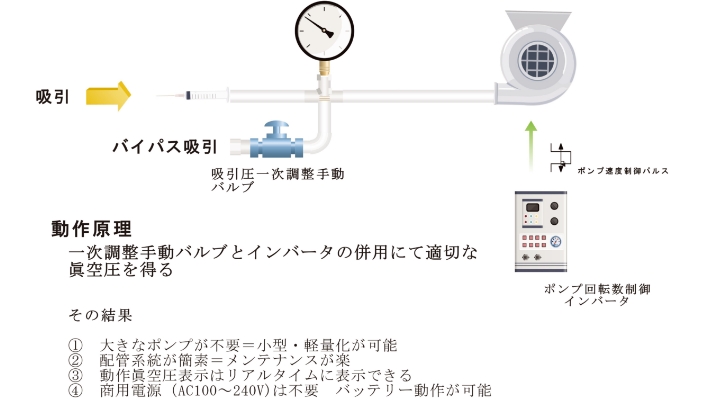

- ・BIO セルポンプ

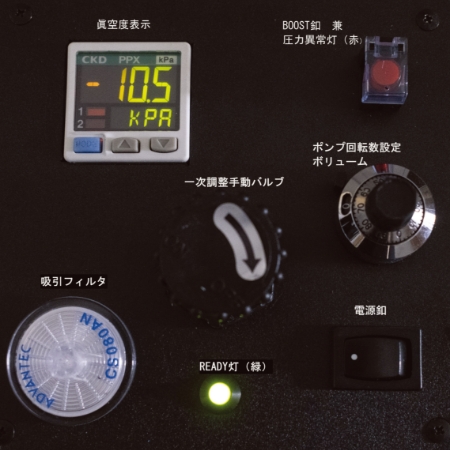

Operation Part
Cell Pump 操作部
Operating Procedure
Cell Pump 動作⼿順
① 電源を接続
単三乾電池(4本)もしくはモバイルバッテリーをポンプのUSB端⼦に接続する

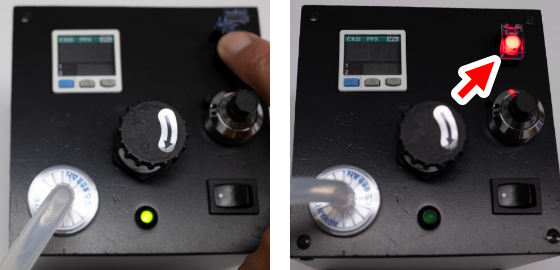

② フィルターもしくは吸引チューブを押して、一次調整⼿動バルブを⽮印⽅向に回してバルブを閉める
③ ⼀次調整⼿動バルブを回していき、READY灯が点灯すれば回すのを止める
READY灯は11~16kPaの範囲でポンプが準備できた状態で点灯します
この状態でOPU可能です
Speed Adjustment
Cell Pumpの速度調整
通常の使⽤では、ボリューム位置は零点で問題ありません
⼀時的に吸引圧を増やしたい場合には、ボリュームのロックを外し時計⽅向に回転させ、吸引圧を調整して下さい
BOOST Function
Cell PumpのBOOST機能
BOOST機能とは⼀時的に吸引圧を⾼める機能です。Cell Pumpは約32kPaまで吸引圧を⾼められます。
BOOSTの動作⽅法
① 【重要】⼀次調整バルブを⽮印⽅向に⽌まるところまで回す
② BOOST釦を押す
BOOST釦は配管系が異常圧になった際に点灯し、また警報⾳を発します
品名 |
価格 |
セルポンプ Cell Pump |
187,500円(税別)
|

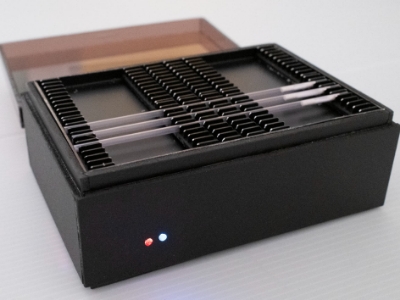

OPU現場での新鮮胚選別後の保温に
そしてそのまま運搬できます
- ✓ ⼩型軽量ながら0.25mlストロー管を20本保温できます
- ✓ 弊社独⾃の熱伝導技術にて温度誤差を±0.5℃以内に収めます
- ✓ 市販乾電池もしくはモバイルバッテリーで駆動します
温度分布精度 |
±0.5℃(at 38℃) |
サイズ |
150×100×90(H) |
重量 |
0.35kg |
運搬⽤専⽤ケースにバッテリーとロガを搭載しています。
<推奨モバイルバッテリ>
TRA社 ”Cheero Slim 10000mAh” IoT機器対応
<オプション データロガ>
T&D社 おんどとり”TR42A”

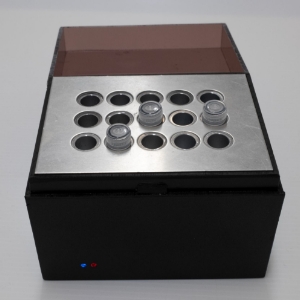

OPU現場での新鮮胚選別後の保温に
そしてそのまま外箱に⼊れ配送できます
-
✓ ⼩型軽量ながらマイクロチューブを15本保温できます
-
✓ 弊社独⾃の熱伝導技術にて温度誤差を±0.5℃以内に収めます
-
✓ 市販乾電池もしくはモバイルバッテリーで駆動します
温度分布精度 |
±0.5℃(at 38℃) |
サイズ |
130×100×90(H) |
重量 |
0.5kg |
運搬⽤専⽤ケースにバッテリーとロガを搭載しています。
<推奨モバイルバッテリ>
TRA社 ”Cheero Slim 10000mAh” IoT機器対応
<オプション データロガ>
T&D社 おんどとり”TR42A”
Long distance
Transport
Cell Tube/ Cell Strawの遠距離輸送
断熱容器を使⽤
断熱容器内に専用アダプター容器を搭載する

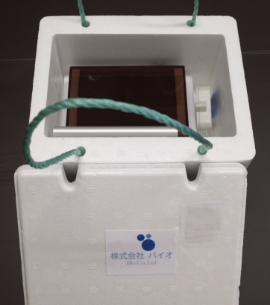

断熱箱内専用アダプタ―容器に
ロガとともに入れた状態

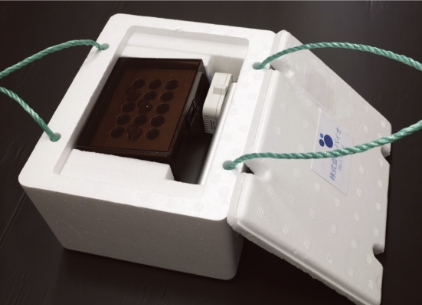

断熱箱内専⽤アダプタ―容器の蓋をした状態

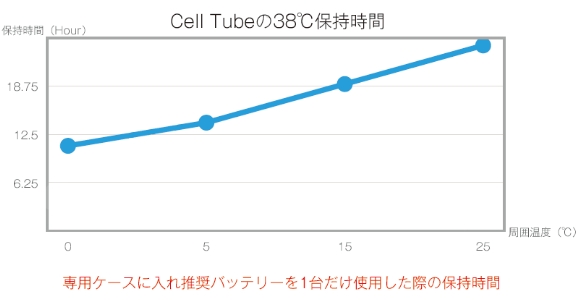

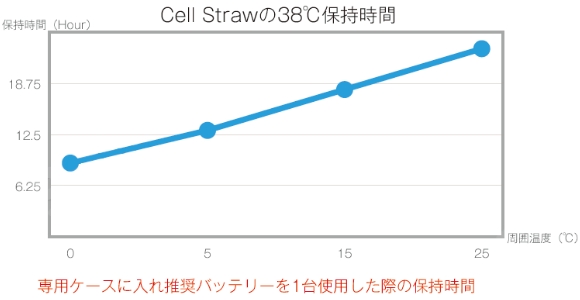

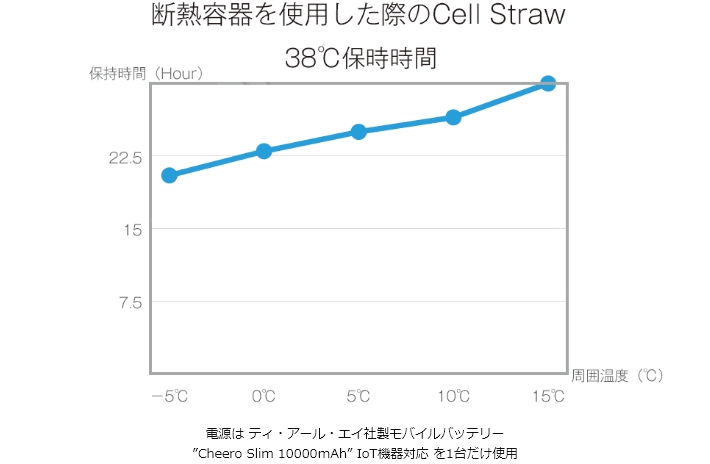

●上記データは恒温槽での検証結果であり、実際の輸送条件の参考値としてください。
●航空貨物としての輸送は不可能です。弊社製品の”エレキセル”をお使いください。
●データロガはT&D社製おんどとりTR42が取り付け可能です。初期設定は弊社で⾏います。
●その他のロガの取り付け、もしくはネット経由での常時監視システムは別途ご相談ください。
品名
|
価格
|
セルストロー Cell Straw |
92,000円(税別) |
セルチューブ Cell Tube |
98,000円(税別) |

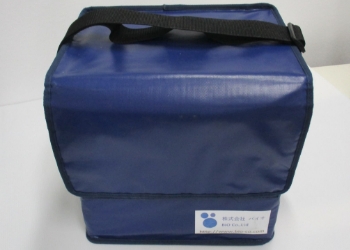

セルチューブ/セルストロー発泡製運搬ケース |
3,000円(税別) |
セルチューブ/セルストロー発泡製運搬ケース(アダプター付き) |
59,000円(税別) |

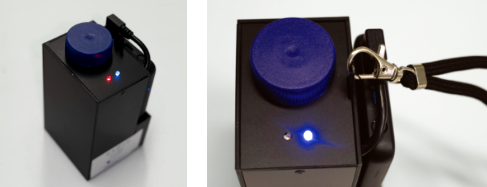

OPU現場での⼀次保温器
定温保持時間 |
12時間@周囲温度20℃ |
サイズ |
60×50(+15)×110(H)mm |
重量 |
0.2kg |
<推奨電源 モバイルバッテリー>
Anker社 Power Core Ⅲ 5000

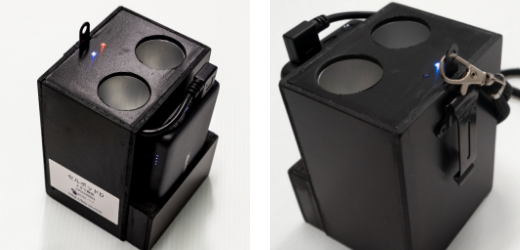

Cell Podの2本⼊りタイプ
定温保持時間 |
11時間@周囲温度20℃ |
サイズ |
85×60(+15)×110(H)mm |
重量 |
0.23kg |
<推奨電源 モバイルバッテリー>
Anker社 Power Core Ⅲ 5000
品名
|
価格
|
セルポッド Cell Pod |
39,000円(税別) |
セルポッドデュアル Cell Pod Dual |
48,800円(税別) |
セルポッド/セルポッドデュアル ベルト取付金具(オプション) |
2,000円(税別) |

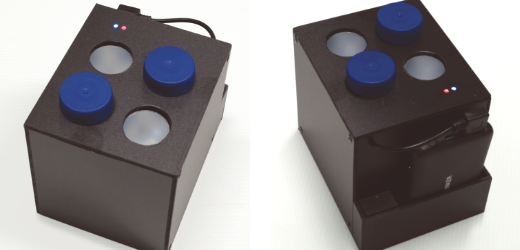

OPU後の50ml遠沈管4本の保温装置
定温保持時間 |
10時間@周囲温度20℃ |
サイズ |
105×120(+15)×110(H)mm |
重量 |
0.4kg |
本品は受注⽣産品⽬です
価格・納期はお問い合わせください
<推奨電源 モバイルバッテリー>
Anker社 Power Core Ⅲ 5000
データロガ
【データロガ取付け費用】
品名 |
価格 |
データロガ T&D社製 TR-42A
|
17,600円(税別)
|
データロガ取り付け費⽤
|
7,000円(税別)
|
データロガ設定費用
|
5,000円(税別)
|
推奨バッテリ
AMAZON等のECサイトで購⼊可能です。
TRA社製
cheero Slim 10000mAh IoT機器対応
Anker社製
Power Core Ⅲ 5000
