確かな品質で、繁殖率アップを⽀える受精卵保温装置

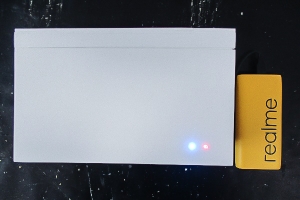

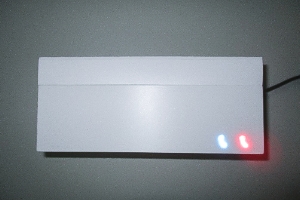

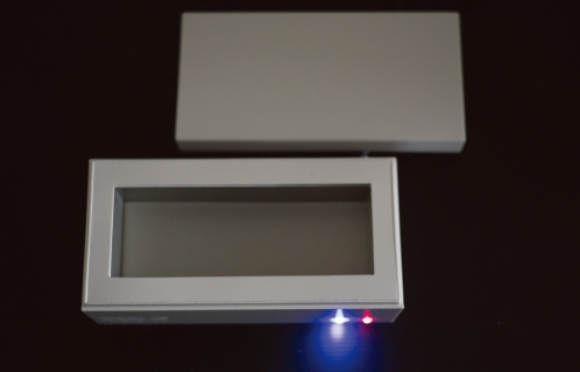

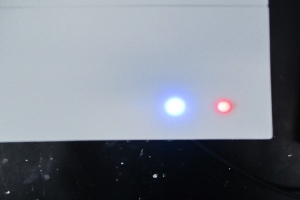

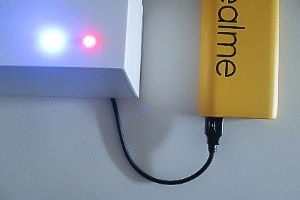

青色LEDは電源（バッテリ）の状態を表します。バッテリに電荷がある間は点灯します。
赤色LEDはヒータのON/OFFを表します。ヒータが通電されている場合、点灯します。
Basic Model
⼀定温度での受精卵保温
受精卵の最も快適な温度（38℃または38.5℃）にて受精卵を保温します。

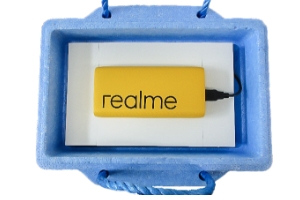

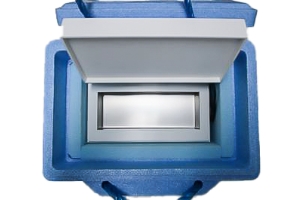

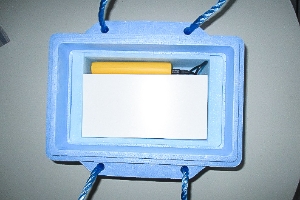

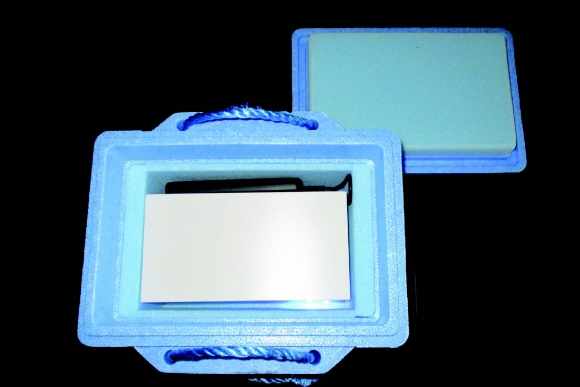

セルボックスを持ち運び⽤の発泡クーラーボックスに搭載した状態

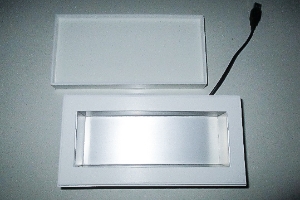

| 外寸 |
200×112×92(H)mm |
| 内寸 |
180×66×44(H)mm |
- ・Point1 電源

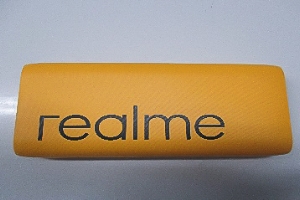

- 市販のモバイルバッテリーで駆動します。
- ・Point2 ⼩型軽量
- 外装箱を含めた重量は600gです（バッテリーは除きます）
“驚異的な温度均⼀性を実現”
セルボックス内の有効空間内では+/-0.5Kを実現しています。
モバイルバッテリーは付属しておりません。お客様でご準備ください。
推奨バッテリー以外は動作確認しておりません。
＜推奨モバイルバッテリー＞
①TRA社 Cheero Slim 10000mAh IoT仕様
型式＃CHE118
(AMAZON等のECサイトでお求めいただけます）
②エレコム社 DE-C34-20000
20000mAh 20W
③Anker社 Power Core Essential 20000
PD200W 20000mAh
モバイルバッテリーの並列接続
弊社にて検証済みの運搬⽤断熱箱
弊社は、セルボックスを持ち運ぶために、市販の断熱箱を3種類選びました。それぞれの断熱箱で、セルボックス内の温度を38℃に設定し、保持時間を測定しました。測定⽅法は、断熱箱にセルボックスを⼊れ、異なる周囲温度下で、38℃を保持する時間を測定しました。モバイルバッテリーにはCheero
Slim
10000mAhを1台だけ使⽤しています。また、お客様の御指定した断熱箱（例えば、御使⽤中のクーラーボックスなど）での保持時間の検証も有償で⾏っております。

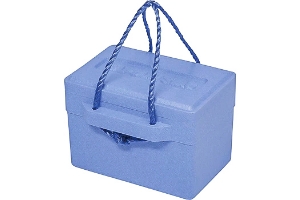

断熱箱①発泡クーラーボックス
M-8169 CAPTAIN STAG製
サイズ：320×260×230(H)mm
容積：8L
断熱箱②発泡クーラーボックス M-8170
CAPTAIN STAG製
サイズ：470×330×250(H)mm
容積：18L
断熱箱③断熱板搭載型 SBE-P10
(株)スギヤマゲン製
サイズ：340X260X340(H)mm
容積：3.3kg

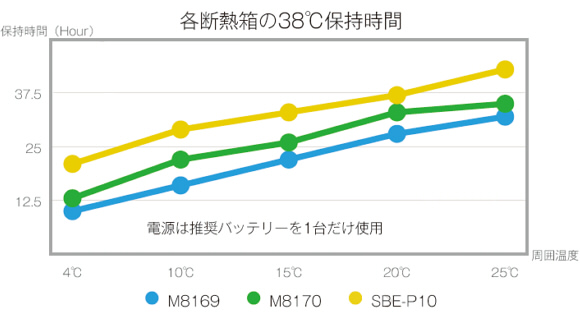

グラフの⾒⽅
セルボックスをクーラーボックスM8169に⼊れて15℃環境で使⽤した場合、横軸15℃とM8169の⻘⾊線の交点の縦軸24時間が定温保持時間となります。
ただし、グラフ上の保持時間は実験室での値であり、⽬安として参考にしてください。

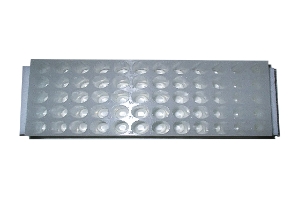

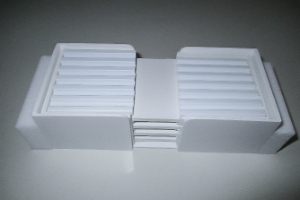

- ・Option1 受精卵ストロー管ホルダ
- 受精卵ストロー管が約２0本搭載できます。
- ・Option2 受精卵遠沈管ホルダ
- 写真は1.5mlエッペンドルフ型チューブを
搭載するものです。
1.0mlクライオチューブ⽤のものも製作いたします。
＞＞モバイルバッテリーの安全使用に関する注意事項＜＜
●バッテリはどのようなものでも危険物（爆発物）であることを念頭に置いておいてください。
●充電中や使⽤中に異常を感じた場合は、直ちに使⽤を中⽌してください。異常が発⽣した場合は装置から電源を切り、遠ざけてください。
●バッテリーは⾼温になる可能性がありますので、⽕気や⾼温の場所に近づけないでください。特に、直射⽇光や加熱器具の近くでの使⽤を避けてください。
●バッテリーは使⽤しないときは安全な場所に保管してください。

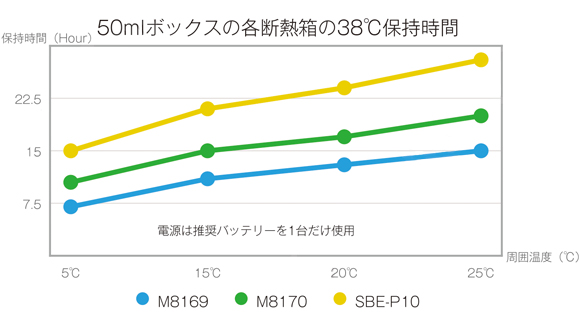

50ml Model
Basicより少し⼤きめのモデル
- ✓ 50mlの遠沈管搭載を実現
- ✓ 培養装置として使⽤可能
-
断熱箱M8169に
⼊れた状態

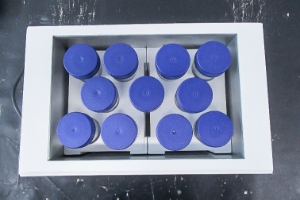

- ・Option 50mlセルボックス専⽤遠沈管ホルダ
- 遠沈管が11本搭載できます
| 外寸 |
240×150×145(H)mm |
| 内寸 |
170×120×125(H)mm |
| 重量 |
0.9kg |
Data Logger Model
運搬中の温度記録が採れる

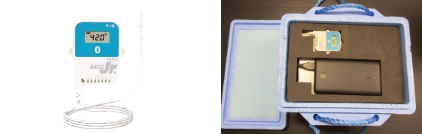

Data Loggerを搭載することにより
お⼿持ちのスマホとPCに温度データが残ります。
- ・Point01 市販のData Logger
- T&D社製おんどとりTR42Aをオプションで
取り付けいたします。
また初期設定も弊社で⾏います。
- ・Point02 50ml Model
- このモデルにも取り付け可能です。
| 品名 |
価格 |
| 標準タイプ セルボックス本体 |
86,000円（税別） |
| 50mlタイプ セルボックス本体 |
113,000円（税別） |
| 断熱容器①発泡クーラーボックスM-8169 CAPTAIN STAG製 |
1,800円（税別） |
| 断熱箱②発泡クーラーボックス M-8170CAPTAIN STAG製 |
2,900円（税別） |
| 断熱容器③眞空断熱板使用SBE-P10 (株)スギヤマゲン製 |
52,000円（税別） |
| 受精卵用ストロー管ホルダ |
19,000円（税別） |
| 受精卵用遠沈管（1.5～2ml用）ホルダ |
15,000円（税別） |
| 50ml用遠沈管ホルダ |
21,000円（税別） |
| データロガ本体 |
17,600円（税別） |
| データロガ取り付け費⽤ |
7,500円（税別） |
| データロガ設定費⽤ |
5,500円（税別） |
＜推奨モバイルバッテリー＞
ATR社 Cheero Slim 10000mAh IoT仕様
Model＃ CHE-118
(AMAZON等のECサイトでお求めいただけます）
※弊社にてご購⼊の場合 4,000円

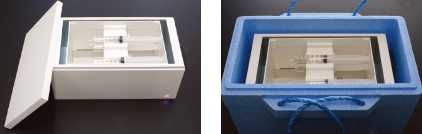

※右側が外装箱に入れた状態です
30mlシリンジを16本38℃にて暖めて持ち運びできます。
受注⽣産品のため納期・価格はお問合せ下さい
| 外⼨ |
375×205×X165(H)mm |
| 内⼨ |
320×180×120(H)mm |
OPU現場での新鮮胚選別後の保温に
そしてそのまま運搬できます

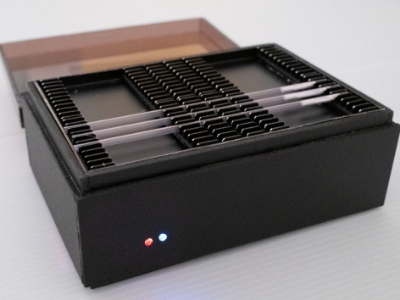

- ✓ ⼩型軽量ながら0.25mlストロー管を20本保温できます
- ✓ 弊社独⾃の熱伝導技術にてストロー管内の温度誤差を
±0.5℃以内に収めます

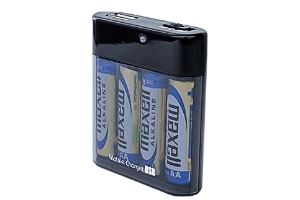

- ✓ 市販乾電池もしくはモバイルバッテリーで駆動します
| 温度分布精度 |
±0.5℃(at 38℃) |
| サイズ |
150×100×90(H) |
| 重量 |
0.35kg |

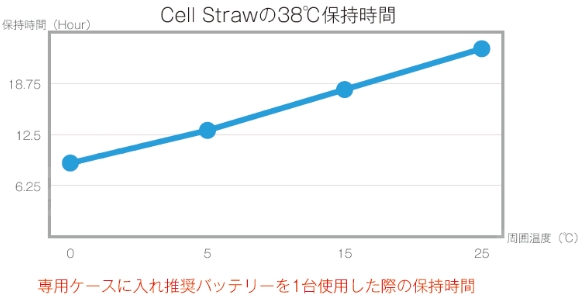

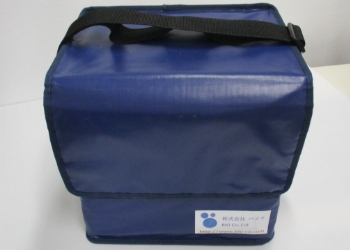

運搬⽤専⽤ケースにバッテリーとロガを搭載しています。
＜推奨モバイルバッテリ＞
TRA社 ”Cheero Slim 10000ｍAh” IoT機器対応
＜オプション データロガ＞
T＆D社 おんどとり”TR42A”
OPU現場での新鮮胚選別後の保温に
そしてそのまま外箱に⼊れ配送できます
-

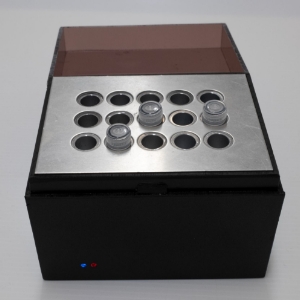

✓ ⼩型軽量ながらマイクロチューブを１５本保温できます
-
✓ 弊社独⾃の熱伝導技術にて遠沈管内の温度誤差を
±0.5℃以内に収めます
-
✓ 市販乾電池もしくはモバイルバッテリーで駆動します
| 温度分布精度 |
±0.5℃(at 38℃) |
| サイズ |
130×100×90(H) |
| 重量 |
0.5kg |

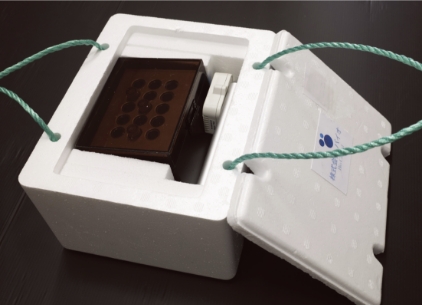

運搬⽤専⽤ケースにバッテリーとロガを搭載しています。
＜推奨モバイルバッテリ＞
TRA社 ”Cheero Slim 10000ｍAh” IoT機器対応
＜オプション データロガ＞
T＆D社 おんどとり”TR42A”

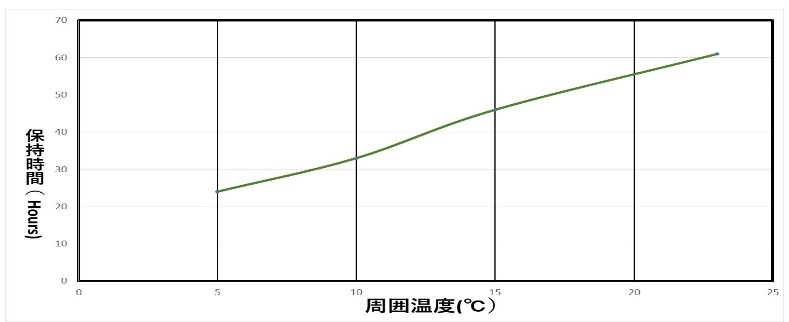

モバイルバッテリーの並列接続
Long distance
Transport
Cell Tube／ Cell Strawの遠距離輸送
断熱容器を使⽤

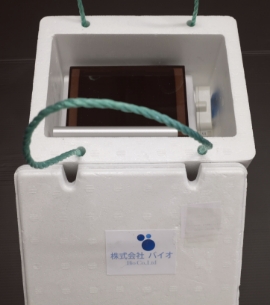

断熱容器内に専用アダプター容器を搭載する
断熱箱内専用アダプタ―容器に
ロガとともに入れた状態
断熱箱内専⽤アダプタ―容器の蓋をした状態

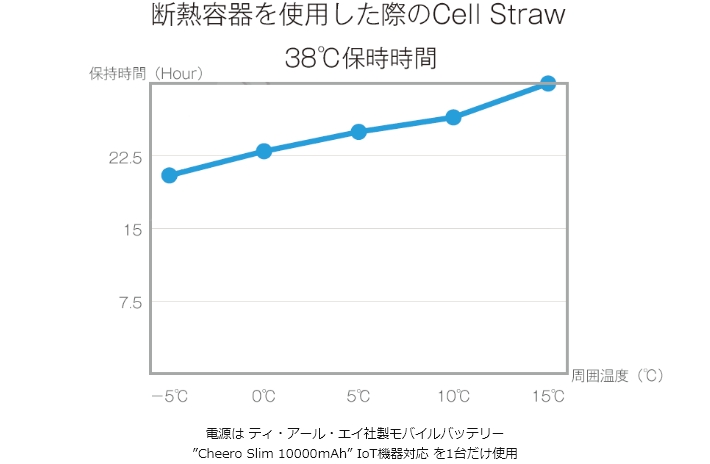

●上記データは恒温槽での検証結果であり、実際の輸送条件の参考値としてください。
●航空貨物としての輸送は不可能です。弊社製品の”エレキセル”をお使いください。
●データロガはＴ＆Ｄ社製おんどとりTR42が取り付け可能です。初期設定は弊社で⾏います。
●その他のロガの取り付け、もしくはネット経由での常時監視システムは別途ご相談ください。
| 品名
|
価格
|
| セルストロー Cell Straw |
97,000円(税別) |
| セルチューブ Cell Tube |
98,000円(税別) |
| セルチューブ/セルストロー発泡製運搬ケース |
4,000円(税別) |
| セルチューブ/セルストロー発泡製運搬ケース（アダプター付き） |
62,000円(税別) |
